SJMAEA-UE710多探头紫外辐照计

产品说明书V9

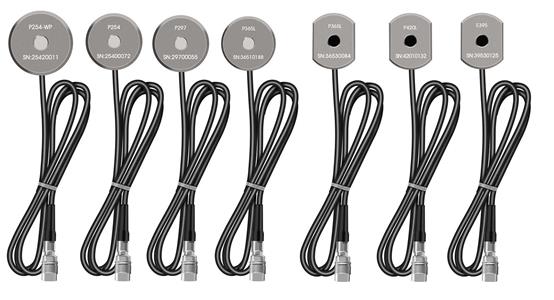

UE720多探头紫外辐照计，采用数字探头，插拔式设计，仪器智能判断探头的型号。同时可支持多种紫外线测试探头，目前支持如下7种紫外线探头:

一：探头参数

1：P254探头

1） 光谱响应: 230nm-280nm; λp = 254nm

2） 量程范围：0 - 200000 uW/cm²

3） 分辨率：  0.1 uW/cm²

4） 测量精度：±10 %

5） 测试光孔直径：￠10mm

6） 探头尺寸：直径46mm×厚16.1mm

2：P254-WP防水探头

1） 光谱响应: 230nm-280nm; λp = 254nm

2） 量程范围：0 - 200000 uW/cm²

3） 分辨率：  0.1 uW/cm²

4） 测量精度：±10 %

5） 测试光孔直径：￠10mm

6） 探头尺寸：直径50mm×厚20mm

7） 防水深度： 1米

3：P297探头

1）光谱响应：280nm-320nm;适用于297nm,308nm,313nm等波长的UVB光源测量

2）量程范围：0-200000uW /cm²

3）测量精度：±10 %

4）分辨率：  0.1 uW /cm²

5）测试光孔直径：￠10 mm

6）探头尺寸：直径46mm×厚16.1mm

4：P365L探头

1）光谱响应：260nm-400nm; λp = 365nm

2）量程范围：0-200000uW /cm²

3）测量精度：±10 %

4）分辨率：  0.1 uW/cm²

5）测试光孔直径：￠10 mm

6）探头尺寸：直径46mm×厚12.2mm

5：P420L探头

1）光谱响应：340nm-420nm;λp = 395nm

2）量程范围：0-200000uW /cm2

3）测量精度：±10 %

4）分辨率：  0.1 uW/cm²

5）测试光孔直径：￠9.2 mm

6）探头尺寸：直径46mm×厚14.6mm

6：E365探头

1）光谱响应：320nm-400nm; λp = 365nm

2）功率量程范围：0 - 20000mW /cm²

3）能量测量范围： 0 --- 999999mJ/cm²

4）测量精度：±10 %

5）分辨率：  0.01 mW/cm²

6）测试光孔直径：￠9.2 mm

7）探头尺寸：直径46mm×厚14.6mm

7：E395探头

1）光谱响应：340nm-420nm;λp = 395nm

2）量程范围：0-20000mW/cm²

3）能量测量范围： 0 --- 999999mJ/cm²

4）测量精度：±10 %

5）分辨率：  0.1 mW/cm²

6）测试光孔直径：￠9.2 mm

7）探头尺寸：直径46mm×厚14.6mm

二：UE710主机参数

1. 仪器重量：约320克

2．主机尺寸：长125mm × 宽72mm × 高14.5mm

3．电池：2节AAA碱性干电池。

4．探头连接方式：推拉自锁（卡扣式）连接器

三：按键操作

1．参数设置

在关机状态下，长按“POWER”键 ，进入设置模式:

A:选择是否自动关机（ AUTO OFF ： ON/OFF）

短按“SELECT”键选择ON/OFF

选择ON，仪器10分钟无操作，自动关机。

选择OFF, 仪器需要手动关机，不会自动关机。

短按“HOLD”键设置完成,进入下一设置项。

B: Smooth(平滑处理)

如果UV光源采用交流供电，交流电的频率会影响到功率测量，这样就需要进行平滑处理。

OFF： 不进行平滑处理，直流供电，需选此选项。

50HZ： 50HZ的交流电，需选此选项。

60HZ： 60HZ的交流电，需选此选项。

短按“HOLD”键设置完成，仪器进入到测量模式。

2． 开机/关机

短按“POWER”键执行开机/关机操作。

自动关机和手动关机时，都会自动保存关机时刻的测量数据到历史记录中。仪器自检完成后，进入查询模式，显示的数据为上次关机时刻记录的数据（NO.1，即最后一个记录数据）。

3．“HOLD”按键

l  开机后，进入记录查询模式，显示上次关机时刻的记录值（NO.1）。短按“HOLD”键进入测量模式。

l  在测量模式，短按“HOLD”键，所有数据在LCD上保持，LCD上显示“HOLD”标志，并且将当前数据保存到历史记录中。

l  在“HOLD”状态下短按键：

1)           如果背光熄灭，点亮背光。

2)           如果背光已经点亮，进入“测量”状态，“HOLD”标志消失。

l  在测量模式，长按“HOLD”键，清除当前显示界面的数据，开始新的测量。

4．“SELECT”按键

    记录查询键，查询存储的历史保持数据。

  记录组中可以存储9组数据，超过9组数据时，自动删除最旧的记录值。

  在“记录查询”状态下，长按“SELECT”，清除所有记录值。

  记录数据关机不丢失。

四：测量及注意事项：

1.仪器探头背部自带磁铁，可以吸附在铁板上，方便固定。

2.不使用时，请按“POWER”键关机。

3.避免与腐蚀性物品接触、远离高温高湿的环境。

4. 关机后请将其放入专用包装内，妥善保管。

5.校验周期：建议校验的周期为一年。

6.由于紫外线探头对湿度变化很灵敏，所以保存的环境很重要。长时间不用本仪器时，请务必把探头保存于低湿度环境。

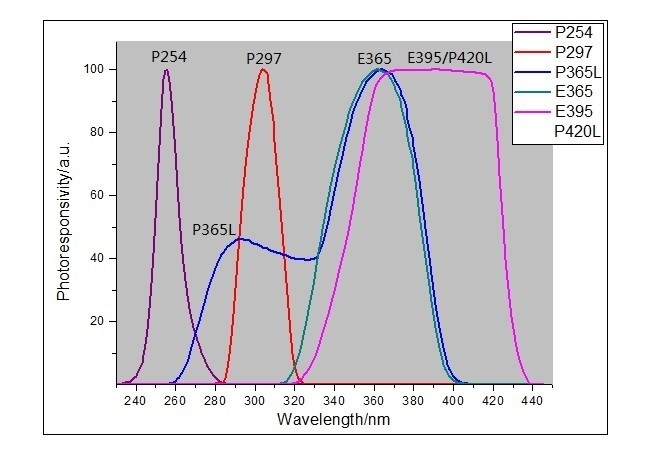

7. 仪器的光谱响应曲线如下图所示。

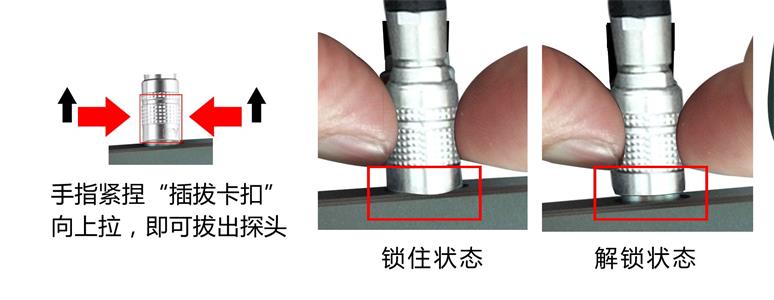

8.探头的航空插头拔出，航空插头具有弹簧限位，不可暴力旋转拉扯等操作，须如下图方式操作拔出。

五：标准装箱明细

六：服务

1.仪器保修期为一年。若仪器出现故障，请用户将整套仪器寄至本公司维修。

2.为用户长期提供零配件，提供终身维修服务。

3.为用户免费提供仪器检验服务。

4.长期免费提供技术支持。
